Високоточний прилад з випробувальною напругою до 10 кВ для вимірювання низького і високого опору ізоляції до 40 TОм.

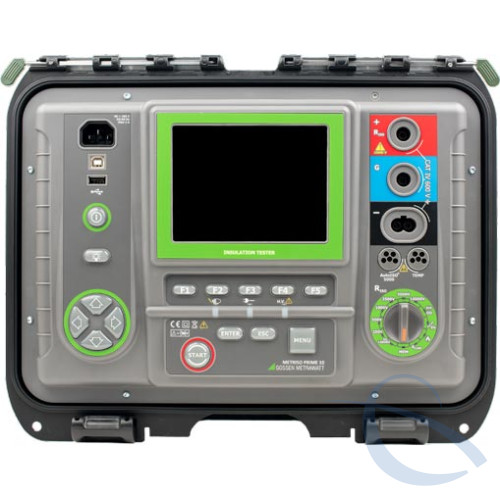

Тестер ізоляції METRISO PRIME 10 розроблений для виявлення пошкоджень ізоляції і захисту від ураження електричним струмом в мережах електропостачання.
Тестер вимірює опір до 40 TОм із застосуванням випробувальної напруги 10 кВ відповідно до EN 61557-2. Навіть в разі високочастотних перешкод виходять абсолютно точні результати вимірювань. Помилки можуть бути швидко і легко виявлені за допомогою локалізації з новою функцією «управління імпульсом». Легко проводяться вимірювання ізоляції і такі показники, як індекс поляризації (PI), коефіцієнт діелектричної абсорбції (DAR), діелектричний розряд (DD), ступінчасті випробування (SV), вимірювання ємності, вимірювання температури і вимірювання безперервності захисного провідника. Результати цих вимірювань можуть бути графічно представлені на дисплеї негайно.
Функції
- Вимірювання опору ізоляції до 40 TОм з випробувальною напругою 10 кВ відповідно до EN 61557-2 / VDE 0413-2;
- Випробувальні напруги на фіксованих ступенях 50, 100, 250, 500, 1000, 2500, 5000 і 10 000 В;
- Вимірювання з поступово наростаючою напругою;
- Вимірювання індексу поляризації PI і коефіцієнта поглинання DAR;
- Вимірювання за допомогою екранованого вимірювального кабелю;
- Захист від електропровідних об'єктів;
- Змінне налаштування граничних значень;
- Цифровий фільтр для стабілізації виміряних значень;
- Створення діаграм R / I або R / U;
- Вимірювання низького опору згідно EN 61557-4 / VDE 0413-4;
- Перевірка цілісності захисних провідників і еквіпотенційних з'єднань з випробувальним струмом ± 200 мА;
- Зберігання результатів випробувань;
- Жорсткий корпус зі ступенем захисту IP 67;
- Категорія електровимірювань: CAT III 1000 V / CAT IV 600 V.
Особливості
- Постійне відображення виміряного опору ізоляції або струму витоку;
- Автоматична розрядка тестованого пристрою в кінці випробування ізоляції;
- Акустичний сигнал з інтервалом 5 секунд для швидкої генерації характеристики кривої "часу - опору";
- Регульований час вимірювання до 99 хвилин і 59 секунд;
- Час випробувань T1, T2 і T3 для вимірювання одного або двох коефіцієнтів поглинання в діапазоні від 1 до 600 секунд;
- Індекс поляризації (PI), коефіцієнти абсорбції Ab1, Ab2, коефіцієнт діелектричної абсорбції (DAR);
- Відображення миттєво прикладеної випробувальної напруги під час вимірювання;
- Випробувальний струм: 1,2 / 3 і 5 мА;
- Тестування ізоляції за допомогою 2-о або 3-и провідного методу;
- Вимірювання може проводитися з використанням вимірювальних кабелів довжиною до 55 метрів;
- Автоматичне вимірювання багатожильних кабелів за допомогою додаткового тестового адаптера AutoISO-5000 (максимальна напруга: 5 кВ);
- Вимірювання ємності при випробуванні ізоляції RISO;
- Вимірювання температури за допомогою пробника в якості аксесуару;
- Діелектричний розряд (DD);
- Локалізація збою з імпульсним режимом;
- Регульовані граничні значення для виміряних значень опору ізоляції RISO та опору заземлювача RPE;
- Вимірювання струму витоку під час випробування ізоляції;
- Вимірювання постійної і змінної напруги від 0 до 750 В;
- Графічне представлення опору ізоляції на дисплеї під час вимірювання;
- Структура пам'яті зі зберіганням точок вимірювання, систем і даних про клієнтів;
- 5,6-дюймовий РК-дисплей з підсвічуванням;
- Підсвічування клавіатури;
- Робота від мережі або з літій-іонною батареєю, що перезаряджається;
- Внутрішній швидкий зарядний пристрій.
