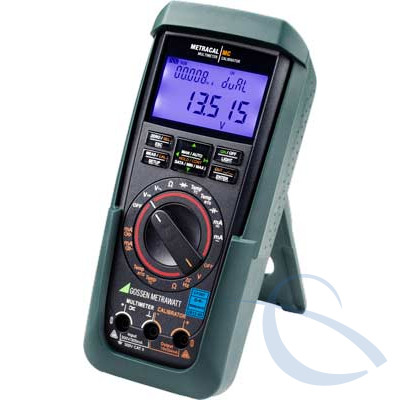

Новий компактний багатофункціональний калібратор приваблює своєю міцністю, простотою використання, високою функціональністю і здатністю під'єднання до системи ПК. METRACAL MC раціоналізує роботи, пов'язані з вимірами і калібруванням в хімічних лабораторіях, при процесах розробки в області виробництва електронних перетворювачів і при порівнянні метрологічних компонентів.
Загальні характеристики
- Вимірювальні функції: мА, мВ .. B, 30 .. 2000 Ом, °C, Pt100 / 1000, Ni100 / 1000, термопари (J, L, T, U, K, E, S, R, B, N) / 30...2000 Ом;
- Подвійний режим - одночасне кодування і вимірювання (U / I);
- Вимірювання і кодування в абсолютному вираженні й у відсотках (масштаб);
- Пам'ять для процедур калібрування і результатів: 16МБ;
- Генератор частоти і імпульсів: від 1 Гц до 2 кГц;
- Лінійне вимірювання та ступінчасте вимірювання;
- Інтерфейс і калібрувальне ПЗ METRAwin® 90-2;
- Безкоштовний драйвер пристрою для LabVIEW®;
- Додаткове ПЗ для збору і аналізу виміряних значень METRAwin®10 / METRAHit®;
- Генерація / моделювання сигналу по струму (від 0 до 24 мА);
- Сертифікат калібрування DAkkS;
- Захисний кожух відповідно до ЕМС;
- Прецизійний мультиметр (В, А, Ом, Ф, Гц, °C/°F) 30,000 (60,000) цифр і потрійний дисплей;
- Вимірювання TRMS AC до 20 кГц;
- Двохнаправлений ІЧ-інтерфейс.
Додатки
METRACAL MC може використовуватися в якості калібратора і мультиметра одночасно, наприклад для того, щоб симулювати умови датчика на вході передавача під час вимірювання і збереження вихідного сигналу.
Якщо до інструменту підключити додатковий аксесуар USB X-TRA, результати вимірювань і калібрування можуть бути записані і збережені на ПК з метою подальшого їх аналізу і обробки. Мультиметр також може бути використаний в якості реєстратора даних. ПЗ METRAwin®10 / METRAHit® (опція) для ПК призначений для зручності оцінки і відображення даних вимірювань. ПЗ METRAwin®90-2 (опція) дозволяє створювати лінійні інтервали послідовностей для управління METRACAL MC в режимі онлайн, а також створювати сертифікати калібрування.
Калібратор з функцією вимірювання струмової петлі
Універсальне стандартне калібрування
Вбудована система генерації сигналів мВ, В, мА. Крім цього, здатність імітувати термічне навантаження для різних типів термопар для попередньо заданої температури (°C або °F), а також для різних Pt і Ni датчиків температури.
Генератор частоти
Безперервні сигнали частоти можуть бути передані за допомогою METRACAL MC для тестування систем управління програмами ЕОМ, приладами обліку енергії, витрати і т.д. Амплітуда і частота регулюються для генеруємих прямокутних імпульсів, які використовуються для імітації імпульсів датчика.
Калібрування і моделювання
Можуть бути підключені безпосередньо і відкалібровані вимірювальні перетворювачі з широким спектром вхідних сигналів (напруги, термічного навантаження, температурних і 2-дротяних датчиків опору. Якщо використовувати мультиметр, наприклад METRAHIT XTRA, відповідні значення можуть бути виміряні на виході вимірювального перетворювача, за допомогою адаптера передані на ПК, за допомогою ПО METRAwin®90-2 можливо провести порівняння з відповідними специфікаціями калібрування. Задані і фактичні значення вимірювань можуть бути візуалізовані і роздруковані у вигляді сертифіката. При роботі в режимі "мА" (зниження значення струму), прилад METRACAL MC імітує 2-провідний передавач і витягує обране поточне значення з послідовності вимірювань.
Зберігання даних (4 МБ / 46,000 виміряних значень)
Калібратор підключається до комп'ютера за допомогою адаптера інтерфейсу USB X-TRA (аксесуар). ПЗ METRAwin®10 / METRAHit® (аксесуар) адаптер інтерфейсу USB X-TRA використовуються для передачі записаних виміряних значень на ПК за допомогою функції мультиметра для зручної подальшої візуалізації, оцінки і складання звітів.
Режим зчитування і кодування для функції скидання
Калібрувальні сигнали можуть бути полічені вручну (чисельно з ключовими елементами), або автоматично за допомогою інтервалів з проміжними кроками, або безступінчастим способом. METRACAL МС, таким чином, може бути використаний в якості генератора імпульсів для точності динамічних випробувань.
Залежно від індивідуальних потреб, бажана динамічна реакція може бути отримана зі значень повної шкали та числа проміжних стадій (інтервалів) або зростаючих і спадаючих періодів. Це особливо корисно для тривалого тестування лабораторних і панельних самописців, а також вимірювальних перетворювачів і диспетчерських.
Числове відображення даних
Значення калібрування встановлюються і зчитуються вручну за допомогою клавіатури приладу відразу після вибору цієї функції.
Інтервал
Значення калібрування зчитуються безперервно з завантаженим у пристрій кроком між мінімальним і максимальним значеннями в цьому режимі. Наступний крок виконується автоматично (з інтервалом від 1 с до 60 хв) або вручну.
Скидання
Значення калібрування лінійної форми зчитуються безперервно з завантаженим у пристрій кроком між Мін і Макс значеннями в цьому режимі. Тривалість зростання і падіння пандусів і час витримки між Мін і Макс значеннями може встановлюватися в діапазоні від 1 с до 60 хв.
Моделювання температури
Доступні 10 найбільш поширених типів датчиків для моделювання термічного навантаження, яке можна прорахувати з посиланням на внутрішній (температура гнізда) або зовнішній спай. Температуру зовнішнього спаю можна встановити на калібраторі або з ПК. Це позбавляє від необхідності підключати пристрій для калібрування до калібратора за допомогою відповідного необхідного проведення. У цьому випадку досить мідного провідника між ними.
