Серія D - нова серія термографічних ІЧ-камер виробника Guide, що продовжує традицію співвідношення високоякісних та інноваційних функцій за доступною ціною.
Тепловізори серії D мають міцний і ергономічний дизайн. Більше того, їх робочий інтерфейс і інтелектуальна навігація кнопок дозволять недосвідченому користувачу відчути себе експертом в області термографії. Серія D оснащена додатковим набором об'єктивів для різних вимог до поля зору в різних випадках. Завдяки вбудованому освітлювачу прилади дозволяють легко робити видимі фотографії та порівнювати їх з ІЧ-фотографіями, що полегшує пошук існуючих проблем.
Ергономічний дизайн
- Зручна ручка для роботи протягом тривалого часу;
- Вишуканий зовнішній вигляд і надійна структура, сертифікат випробування на падіння з висоти 2 м;
- Легка вага - близько 800 г.

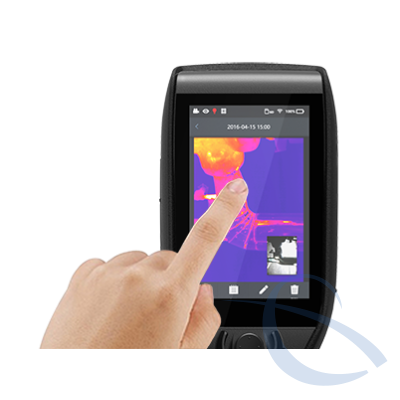

4” сенсорний дисплей
- З розділенням 800 × 480 пікселів, з діагоналлю 4 дюйми;
- Регульована яскравість, чіткість зображення при сонячному світлі, виконання операцій на сенсорному екрані;
- Простота експлуатації з покроковою інструкцією.
Операційна система Android і Wi-Fi-связь
- Можливість передачі зображень і відео на мобільні пристрої, обладнані Wi-Fi, для подальшого аналізу;
- Можливість роздруківки звіту з аналізом на принтері з Wi-Fi;
- Підключення до мобільних пристроїв: можливість багатоекранного управління ІЧ-зображеннями.
Адаптація до різних ситуацій
- Три типи: 192 × 144 і 384 × 288 ІЧ-детектор FPA, автоматичне і електричне фокусування;
- 4 представлення зображень: ІЧ, видимі, PIP і MIF;
- Можливість зміни лінз в залежності від умов: лінза типу стяжки - телеоб'єктив, велика лінза, високотемпературна лінза;
- Батарея великої місткості - чотири години роботи з двома батареями.
Аксесуари
- Стандартна комплектація: тепловізор / літієва батарея / адаптер / USB кабель / шнурок / HDMI коннектор / CTP рукавички / інструкція користувача / специфікація / компакт-диск / список аксесуарів / TF карта (16 ГБ);
- Додаткові аксесуари: літієва батарея / переносний кейс / зарядна док-станція.
Додатки для ПК
Захоплення зображень за допомогою інфрачервоної камери - тільки перший крок інфрачервоного контролю. Термографічні камери Guide допоможуть вам виконати повний процес обстеження аж до подання професійного звіту: різні фото- і відеоресурси, обробка зображень, відеоаналіз, налаштування переваг, складання звіту в форматах PDF або WORD.
Програми для мобільних пристроїв
Ви можете імпортувати зображення або відео на мобільні пристрої, обробляти і аналізувати їх, щоб отримати негайний звіт. Також ви можете поділитися результатами зі своїми колегами або особами, які приймають рішення. За допомогою програми, встановленої на мобільних пристроях, ви також можете звільнити руки під час огляду. Додаток допоможе вам при виконанні всіх основних операцій на камері, таких як фокусування, дія затвора, електронний зум, зрушення палітри, зрушення режимів зображення і т. д. (бездротова передача відео в реальному часі, віддалене управління роботою камери, потужний аналіз і формування звітів, безпосередній доступ до результатів перевірки).
EVM-D192F | EVM-D384F | EVM-D192M | EVM-D384M | EVM-D384A | Серія D |
---|---|---|---|---|---|
Продуктивність зображень | |||||
192×144 | 384×288 | 192×144 | 384×288 | 384×288 | ІЧ-розділення |
50 мК | 45 мК | 50 мК | 45 мК | 40 мК | Теплова чутливість (NETD) |
37.8°×28.8° | 28.4°×21.5° | 37.8°×28.8° | 28.4°×21.5° | 35°×27° | Поле зору (FOV) |
1 м | 1 м | 0,5 м | 0,5 м | 0,4 м | Мінімальна відстань фокусування |
7мм/F1.1 | 19мм/F1.0 | 7мм/F1.1 | 19мм/F1.0 | 15мм/F1.1 | Фокусна відстань |
3.45мрад | 1.29мрад | 3.45мрад | 1.29мрад | 1.60мрад | IFOV |
N/A | Автоматична / Ручна | N/A | Ідентифікація об'єктива | ||
60 Гц / 50 Гц (30 Гц / 25 Гц) | Частота кадрів | ||||
Фіксоване | Ручне | Ручне / Автоматичне | Фокусування | ||
1.1 ... 4 | Цифрове збільшення | ||||
Датчик | |||||
VOx/ 8~14 мкм | Тип датчика | ||||
25 мкм | Розмір пікселя | ||||
Додатковий об'єктив | |||||
N/A | 57°×45°/8.8мм/F1.0/0.3м/2.65мрад | N/A | Ширококутний | ||
N/A | 14.4°×10.8°/19мм/F1.0/1м/0.65мрад | 13.7°×10.3°/40мм/F1.2/1м/0.62мрад | N/A | Телескопічний | |
N/A | +650℃ ... +1500℃ | N/A | Високотемпературний | ||
Подання зображень | |||||
4" сенсорний, 480 х 800, 24 біт | Дисплей | ||||
ІЧ зображення, видиме зображення, MIF,PIP | Режими зображення | ||||
Вимірювання | |||||
-20℃ ... 350℃ | -20℃ ... 150℃,100℃ ... 650℃,650℃ ... 1500℃ | -20℃ ... 150℃,100℃ ... 650℃ | Діапазон температур | ||
± 2℃ або ± 2% від показань при температурі навколишнього середовища від 15 ℃ до 35 ℃ і температурі об'єкта вище 0 ℃ | Похибка | ||||
Експонометр: 5; Лінія: 2; Площа: 5. |
Вимірювання | ||||
1. Відстеження області Tmax / Tmin повного екрану 2. Відстеження області Tmax / Tmin об'єкта аналізу |
Автоматичне відстеження | ||||
Аварійні сигнали Tmax / Tmin зони | Аварійна сигналізація | ||||
8: (White Hot, Fulgurite, Iron Red, Hot Iron, Medical, Arctic, Rainbow 1, Rainbow 2) | Кольорові палітри | ||||
Збереження даних | |||||
У фотокамері і картці TF, JPG з інформацією про температуру | Зберігання зображень | ||||
H.264 з частотою кадрів 25 Гц (з аудіо сигналом) | Формат відео без інформації про температуру | ||||
.irgd з частотою кадрів 25 Гц (аудіо сигнал не включений) | Формат відео з інформацією про температуру | ||||
Передача на ПК або мобільний телефон через USB або Wi-Fi | Відео трансляція | ||||
Візуальна камера | |||||
Розділення: 5MP / 640 × 480, змінна; фіксована; FOV 25° × 19° | Візуальна камера | ||||
Інтерфейси | |||||
Micro USB 2.0, Micro HDMI, живлення (12 В), карта TF (стандартна 16 ГБ, 32ГБ); WiFi / лазер | Інтерфейс передачі даних | ||||
N/A | Є | Bluetooth | |||
Система живлення | |||||
Змінна літій-іонна батарея (7,4 В), ≥4 годин; 4 години на камері, 5 годин в зарядному пристрої з двома відсіками; автоматичне вимикання і режим сну | Тип батареї / Час роботи | ||||
Параметри навколишнього середовища | |||||
Експлуатації: -10℃ ... +50℃; Зберігання: -40℃ ... +70℃. |
Діапазон температур | ||||
IP54 | Ступінь захисту | ||||
30g 11 мс(IEC 60068-2-27 | Ударопрочність | ||||
10 Гц ... 150 Гц ... 10 Гц, 0.15 мм (IEC 60068-2-6 | Вібрація | ||||
CE, FCC, ROHS | Сертифікація | ||||
735 г (включаючи батарею) | 840 г (включаючи батарею) | 735 г (включаючи батарею) | Вага | ||
274 × 97 × 78 | 274 × 106 × 78 | 274 × 110 × 78 | 274 × 91 × 78 | Розміри |
