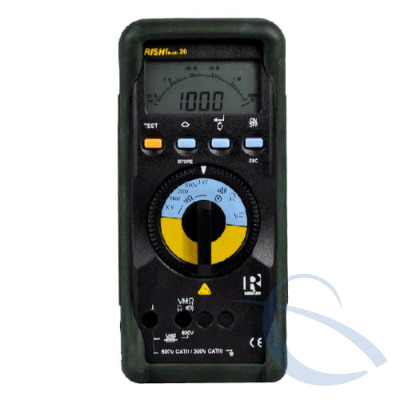

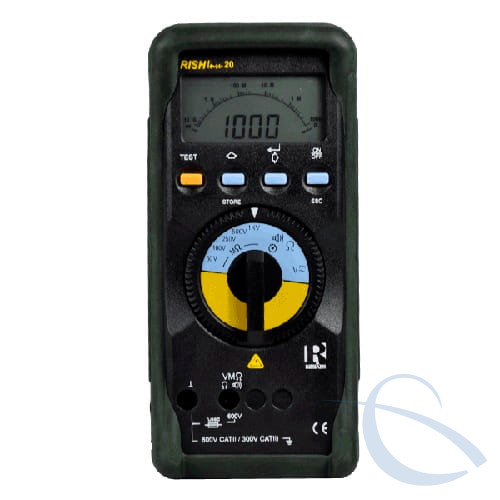

Аналогово-цифровий тестер ізоляції та цілісності кола RISH INSU-20 призначений для вимірювання опору ізоляції в діапазоні 10 кОм ... 2 ГОм з можливістю вибору випробувальної напруги до 1000 В, а також для вимірювання низького опору в діапазоні 0,01 ... 99,9 Ом з напругою до 600 В AC/DC. Має функції зберігання мінімального, максимального значень та останніх 50 показників, попередньо обраний час вимірювання, секундомір, контроль перегорання запобіжника, автоматичне вимкнення (АРО), живлення від батареї.
Опис приладу
- Аналоговий та цифровий дисплей (логарифмічна шкала для вимірювання опору ізоляції): аналогова шкала для вимірювання опору ізоляції має логарифмічний характер, що забезпечує динамічні характеристики аналогового тестера ізоляції. Аналогова шкала є лінійною для вимірювання низького опору та напруги;
- Дисплей з підсвічуванням: прилад оснащений підсвічуванням, яке активується користувачем, для проведення вимірювань у темних місцях та за поганих умов освітлення;
- Роз'єм для підключення зовнішнього мережевого адаптера (опціонально): прилад може працювати від мережі 230 В АС, використовуючи зовнішній мережевий адаптер (230 В АС / 9 В DC, 500 мА (4,5 ВА) ізольований);
- Випробувальна напруга 50 / 100 / 250 / 500 / 1000 В для вимірювання опору ізоляції;
- Вимірювання опору ізоляції в діапазоні від 10 кОм до 2 ГОм;
- Вимірювання низького опору в діапазоні від 0,01 Ом до 99,9 Ом: існує два діапазони вимірювання для низьких опорів - 9,99 Ом та 99,9 Ом;
- Випробування цілісності 0-10 Ом зі звуковим сигналом можна проводити без натискання кнопки тестування. Окрім функції відображення, можна активувати звуковий сигнал, який лунатиме, коли буде перевищено встановлене граничне значення;
- Функція вольтметра: можливість вимірювання напруги >25 В … 600 В AC/DC;
- Автоматичний розряд ємнісних кіл після випробувального вимірювання: ємнісні пристрої, що тестуються, такі як кабелі та обмотки, які заряджаються під час випробування, розряджаються тестером;
- Виявлення кола під напругою: відображення наявності напруги >25 В незалежно від обраної функції;
- Індикатор перегоряння запобіжника: поява на дисплеї напису "FUSE" вказує на перегорілий запобіжник;
- Попередньо обраний час вимірювання опору ізоляції: зазвичай коли випробування ізоляції завершене, виміряне значення опору ізоляції залишається на дисплеї протягом 2 секунд після відпускання клавіши тестування. Завдяки функції попереднього вибору часу вимірювання, випробування ізоляції продовжується, і виміряне значення залишається на дисплеї протягом цього попередньо визначеного часу (10 сек - 5 хв);
- Попередньо обрані граничні перевірки (опція «Pass / Fail») для МОм / ГОм: звуковий сигнал може бути згенерований, коли виміряне значення опору ізоляції падає нижче встановленого граничного значення;
- Функція нульового значення опору виводів: прилад має функцію компенсації опору виводів для точного вимірювання низьких опорів;
- Зберігання MIN / MAX значень: окрім відображення фактичного виміряного значення можна постійно оновлювати або зберігати мінімальне або максимальне значення;
- Пам'ять для зберігання останніх 10 показників: прилад має функцію зберігання та відображення 10 значень у кожному з 5 діапазонів вимірювання опору ізоляції, цілісності кола та вимірювання низького опору;
- Функція секундоміра;
- Функція автоматичного вимкнення: прилад автоматично вимикається, якщо він не був активований протягом приблизно 10 хвилин у діапазоні вимірювання ізоляції та 5 хвилин в інших вимірювальних діапазонах. Його можна налаштувати на режим безперервної роботи;
- Захисний чохол для важких умов експлуатації: чохол з м’якої гуми з похилою підставкою захищає тестер від пошкоджень у разі ударів та падіння.
