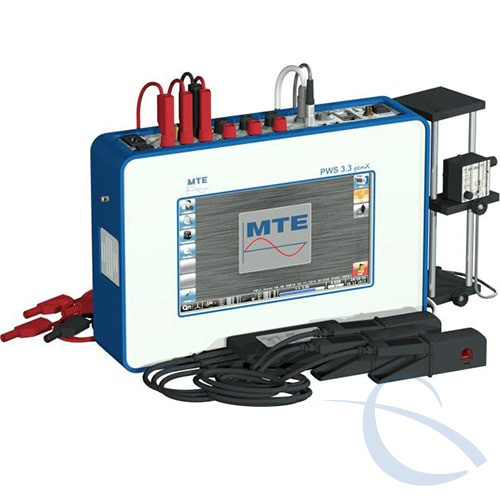

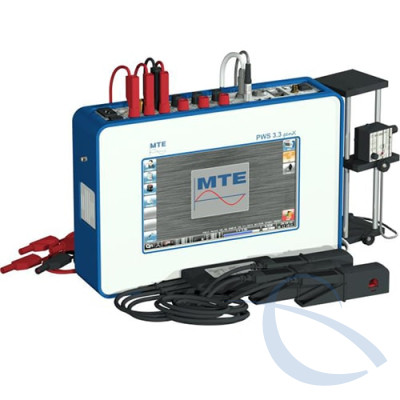

Трифазний зразковий еталон з аналізатором PWS 3.3 genX

Виробник: MTE Meter Test Equipment AG
Передзамовлення
  • Ціна: 873 225 грн.

Придбати в 1 клік
Купити в 1 клік
Ми Вам передзвонимо для оформлення замовлення
Ваше ім'я*:
Телефон*:
* поля обязательные к заполнению
0 відгуків

PWS 3.3 genX – це комбінація портативного робочого еталону класу 0.05, поєднаного з аналізатором якості електроенергії за ДСТУ EN 61000-4-30 класу A. Має 4 канали напруги (U1, U2, U3, UN, UPE) і 4 канали вимірювання струму (прямий: I1, I2, I3 та через кліщі CT: IN / IPE, струм нейтралі / струм захисного заземлення).

Модульна концепція PWS 3.3 genX дозволяє розширити діапазон прямого вимірювання струму від 12 A до 120 A, а додавання акумуляторної батареї забезпечує роботу пристрою у разі перебоїв напруги живлення під час запису якості електроенергії, або коли живлення від вимірювання напруги або мережі неможливе.

PWS 3.3 genX працює як перший еталонний стандарт MTE для споживачів постійного струму.

Нові функції

  • Калібрування лічильників постійного струму напругою до1000 В та постійного струму / 200 АDC, що застосовуються в обладнанні електроживлення EVSE для електромобілів із роз’ємом CCS типу 2 (IEC 62196-3);
  • Калібрування цифрових лічильників, нетрадиційних трансформаторів струму / трансформаторів струму та блоків об’єднання з інтерфейсом вибіркових значень SV (IEC 61850-9-2 LE) на цифрових підстанціях.

Переваги

  • Великий 9” (800 x 480 пікслів) TFT touch screen кольоровий дисплей з графічним інтерфейсом;
  • Інтегрована інструкция користувача з відображенням на дисплеї;
  • Вбудований веб-сервер для віддаленого відображення та дистанційного керування приладом;
  • Передача даних через USB (Type B), ETHERNET або WLAN;
  • Збереження даних і результатів на SD карту пам'яті;
  • Два роз'єми USB (тип A) для підключення периферійних пристроїв, таких як миша, клавіатура, оптична головка OKK для зв'язку з лічильником;
  • Синхронізація часу через GPS (опція) і 1 PPS імпульс на секунду / сигнал IRIG-B.

Функції зразкового еталону

  • Тестування лічильників через імпульсні виходи (LED / оберт диску / імпульсний вихід S0) і регістрів активних, реактивних, повних 1-но або 3-фазних 3-и або 4-провідних лічильників. Має 2 імпульсні входи для одночасного тестування основного та дублюючого лічильника;
  • Вимірювання електричних параметрів (UI, PQS, f, PF), включаючи векторну діаграму, гармонічний аналіз і відображення форми хвилі;
  • Аналіз вимірювальних трансформаторів напруги ТН та струму ТС (завантаження ТН / ТС, коефіцієнт тансформації ТН / ТС).

Функції аналізатора якості електроенергії

  • Провали / Сплески / Переривання напруги;
  • Гармоніки / Інтергармоніки / Сигнальна напруга;
  • Дисбаланс (несиметрія) напруги;
  • Флікер;
  • RVC швидкі зміни напруги;
  • Перехідні процеси.

ОПЦІЇ

  • Програмне забезпечення CALegration;
  • Компенсовані струмові кліщі UCT 10.3 до 10 A;
  • Компенсовані струмові кліщі UCT 120.3 до120 A;
  • Компенсовані струмові кліщі UCT 1000.3 до 1000 A;
  • Гнучкі кліщі FLEX 3000 до 30 / 300 / 3000 A;
  • Компенсовані струмові кліщі UCT 120.1 до 120 A для IN / IPE;
  • Високовольтний датчик струму UCT AmpLiteWire до 2000 A напругою до 40 кВ;
  • Висовокольтний датчик напруги VoltLiteWire напругою до 40 кВ.

Адаптер для тестування автомобільних зарядних станцій AC \ DC типу EVSE

  • eMOB I-32.3 AC (600 V / 32 A) для зарядних станцій змінного струму;
  • eMOB I-200.1 DC (1000 VDC / 200 ADC) для зарядних станцій постійного струму.

Нові функції та застосування

  1. Тестування на місці встановлення EVSE зарядних станцій електромобілів. Калібрування AC або DC лічильників електроенергії або датчиків енергії, вбудованих в зарядну станцію EV (зарядні станції з роз'ємами Type 2 / CCSType 2 (IEC 62196-2/3))
    • PWS 3.3 genX + eMOB I-32.3 AC адаптер з Type 2 конектором для тестування трифазних лічильників AC до 3 x 32 A;
    • PWS 3.3 genX + eMOB I-200.1 DC адаптер з CCS Type 2 коннектором для тестування DC лічильників з параметрами до 1000 В DC, 200 A DC.
  2. Польові випробування цифрових лічильників, нетрадиційних трансформаторів струму та трансформаторів струму Merging Units
    • ETHERNET інтерфейс для IEC 61850-9-2-LE вибіркові значення;
    • Синхронізація часу: GPS та 1 PPS Pulse Per Second / IRIG-B.

Переносний зразковий лічильник PWS 3.3 genX - 12 A найкраще підходить для випробувань лічильників, випробувань на навантаження ТН / ТС та коефіціента трансформації в установках з вимірювальними трансформаторами.

Переносний зразковий лічильник PWS 3.3 genX - 120 A найкраще підходить для використання в лабораторіях в поєднанні з джерелом живлення, або в польових умовах для перевірки лічильників прямого підключення до 120 А з класом 0.05.

PWS 3.3 genX - 12 A з модулем акумулятора найкраще підходить для аналізу якості електроенергії або тестування EVSE, щоб підтримувати роботу пристрою, якщо допоміжне джерело живлення від вимірювальної напруги або розетки перервано або недоступне.
