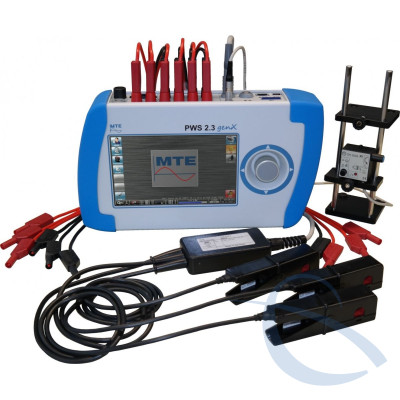

Трифазний робочий еталон PWS 2.3 genX

Портативний робочий еталон PWS 2.3 GenX - це трифазний електронний тестовий лічильник класу точності 0,1, що застосовується для тестування одно- і трифазних лічильників електроенергії на місці їх установки. Прилад дозволяє перевірити всі параметри установки електролічильників і пов'язаних з ними ланцюгів.

Одним і тим же приладом можлива перевірка приладів обліку електроенергії прямого і трансформаторного включення. Це здійснюється безпосереднім включенням струмових ланцюгів приладу в діапазоні від 1 мА до 12 A, або включенням за допомогою трансформаторних кліщів в діапазоні від 10 мА до 120 A (входять в стандартний комплект). Допоміжна напруга подається або від ланцюга вимірювання, або окремо від звичайної розетки (AC), або від джерела живлення 12 В (DC).

Переваги

• Автокалібровка струмових кліщів серії СТ, що дозволяє зберегти метрологічний клас при заміні кліщів без подальшого перекалібрування приладу;
• Збереження даних вимірювань на карті пам'яті (SD memory card);
• Передача даних і зовнішня комунікація по інтерфейсах USB (Type B), WLAN або ETHERNET;
• Великий 7 "(800 x 600 пікселів) кольоровий TFT touch screen дисплей з графічним інтерфейсом.

Вимірювальні входи

• 3 входи напруги U1, U2, U3, N;
• 3 входи по струму I1, I2, I3;
• 2 роз'єми для струмових кліщів типу СТ ( I1, I2, I3).

Функції

• Вимірювання коефіцієнта трансформації ТН;
• Вимірювання коефіцієнта трансформації ТТ;
• Вимірювання завантаження ТТ;
• Вимірювання завантаження ТН;
• Вимірювання електричних параметрів (UIφ, PQS, f, PF) включаючи векторну діаграму, визначення і відображення на дисплеї гармонійних складових, форми синусоїди;
• Тестування 1-но або 3-и фазних лічильників з 2, 3-и або 4-и провідною схемою включення по активній, реактивній і повній енергії. Лічильник тестується через 2 імпульсних виходи (блимання світлодіода LED / оберти диска / імпульсний вихід S0), один з яких може бути налаштований як вихідний імпульс.

Опції

• Програмне забезпечення CALSOFT;
• Комплект струмових кліщів на СТ-10 А;
• Комплект струмових кліщів на СТ-100 А;
• Комплект струмових кліщів на СТ-1000 А;
• Комплект гнучких струмових перетворювачів Flex 3000 (30/300/3000 А);
• Трифазний адаптер для AmpLiteWire, VoltLiteWire;
• Однофазний адаптер AmpLiteWire, VoltLiteWire;
• Сенсор струму для високої сторони до 2000 А AmpLiteWire (до 40 кВ);
• Сенсор напруги для високої сторони VoltLiteWire (до 40 кВ).

*Ціну вказано за базовий прилад без аксесуарів. Остаточна вартість залежить від обраних замовником аксесуарів.
