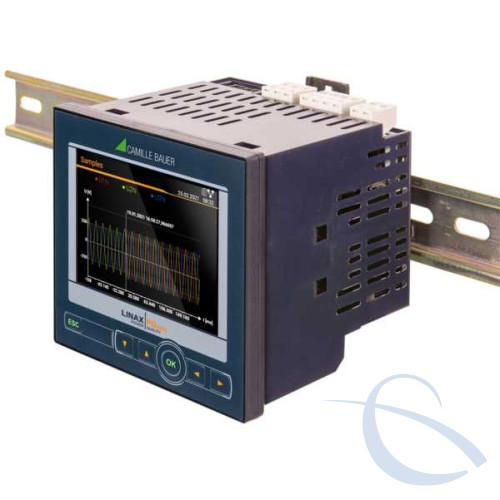

LINAX PQ1000 сочетает в себе характеристики устройства для измерения нормативного качества электроэнергии с функциями энергопотребления и мониторинга состояния. Современный многоязычный дизайн позволяет управлять устройством и настраивать параметры через веб-сайт или цветной TFT-дисплей высокого разрешения (320 x 240 пикселей). Встроенный веб-сервер обеспечивает удаленный сбор, визуализацию и анализ измеренных данных. Никакого дополнительного программного обеспечения не требуется.
Анализ качества электроэнергии
Устройство предназначено для использования в целях постоянной оценки качества электроэнергии в соответствии с IEC 61000-4-30 Ed.3 в классе S. Регистрируемые события (провал напряжения, скачок напряжения, прерывание напряжения, RVC, скачок тока, изменение частоты и униполярное напряжение) служат как для доказательства того, что нарушения произошли, так и для поиска причины нарушения с целью повышения надежности снабжения. Используя статистические значения напряжения и тока, можно проверить соответствие контрактам на поставку энергии или внутренним требованиям. После измерения может быть проведена оценка в соответствии с EN 50160, IEC 61000-2-2/4/12, IEEE 519, GB / T или самостоятельно определенными пределами; отчеты о соответствии могут быть созданы через веб-сайт устройства (PQEasy-Report).
- Независимая сертификация в соотв. с IEC 62586-2 Федерального института метрологии METAS;
- Поддержка стандартизированного, независимого от производителя формата PQDIF в соотв. с IEEE 1159.3;
- Настраиваемая продолжительность записи событий: до 6 секунд для образцов и до 3 минут для значений RMS;
- Отображение событий через веб-сайт с функцией масштабирования времени и считывания значений.
Текущий анализ энергии
- Средние значения мощности с анализом тенденций для предотвращения пиков нагрузки;
- Сохранение профиля нагрузки с диапазоном колебаний (мин / макс) за интервал;
- Класс активной энергии 0,5S, класс реактивной энергии 0,5S (HT / LT, потребление / поставка), настраиваемое разрешение;
- Другие средние значения и измерители с выбираемой базовой величиной.
Основные характеристики прибора
Коммуникация
- Ethernet (Modbus / TCP, http / https, NTP, SFTP, SYSLOG)
- Дополнительно: IEC61850, Profinet I / O, Modbus / RTU;
- Запланированный экспорт данных (файлы CSV и PQDIF) на сервер SFTP.
Безопасность
- Гибкий контроль доступа;
- Зашифрованная связь через HTTPS;
- Журнал аудита записывает все процедуры, связанные с безопасностью; поддержка SYSLOG для передачи на центральный сервер мониторинга сети;
- "Белый" список клиентов: список IP-адресов для ограничения авторизованных компьютеров;
- Цифровая подпись прошивки: предотвращает попадание измененной прошивки в устройство через обновление.
Особенности
- 3 канала тока и 3 канала напряжения с точностью 0,2%, прямое измерение или трансформаторное;
- Категория измерений: 600 В / CAT III (напряжение), 300 В / CAT III (ток);
- Стандартные входы-выходы: 1 цифровой вход, 1 цифровой вход / выход;
- Дополнительный ИБП (5 x 3 минут);
- Память для сохранения данных: 16 ГБ, частота дискретизации: 18 кГц;
- Мониторинг и сигнализация с помощью предельных значений и функций;
- Для щитового монтажа 96 x 96 мм;
- Эксплуатация идентична устройствам серии AM / CU / DM.
Опции (аппаратное обеспечение)
- Аналоговые выходы ± 20 мА (2/4);
- Релейные выходы (2);
- Цифровые входы активный / пассивный (4);
- GPS синхронизация времени;
- Контроль тока короткого замыкания (остаточного тока или тока замыкания на землю);
- Контроль температуры (Pt100, PTC), IEC61850, Profinet I/O.
