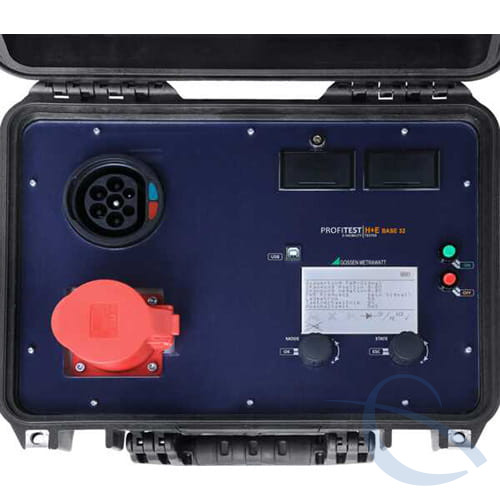

Випробувальний прилад призначений для перевірки функціональності зарядних станцій з роз'ємом типу 2 (режим заряджання 3). Прилад підключається до зарядної станції з метою задокументувати зв'язок між зарядною станцією та ним. Якщо процес заряджання не розпочинається, можна швидко виявити джерело помилки.
PROFITEST H+E BASE 32 підходить для використання в дослідницьких проектах (R&D) і сервісних додатках.
Діагностика електричних зарядних станцій
- Стан транспортного засобу;
- Стан кабелю;
- Стан помилок;
- Оцінка сигналу широтно-імпульсної модуляції (ШІМ);
- Послідовність фаз;
- Рівень заряду батареї.
Моделювання помилок
- КЗ діода в електричному колі транспортного засобу;
- КЗ між фазою і землею (CP та PE);
- Тестування ПЗВ на спрацьовування та час відключення (при I=30 мА між L1 та PE);
- Індикація станів за допомогою простих для розуміння символів;
- Простота експлуатації та діагностики;
- Компактний пристрій з живленням від батареї, який підходить для використання в польових умовах.
Візуалізація станів
Стан автомобіля (CP)
- Автомобіль не підключено;
- Автомобіль підключено;
- Автомобіль готовий до заряджання без вентиляції;
- Автомобіль готовий до заряджання з вентиляцією.
Тип кабелю (PP)
- Без кабелю;
- Кабель 13 А;
- Кабель 20 А;
- Кабель 32 А;
- Кабель 63 А.
Технічні характеристики
- Варіант підключення тестового споживача через інтегровану розетку CEE (400 В, макс. 32 А);
- Компактний корпус;
- Великий дисплей з можливістю активації фонового підсвічування;
- Можливість вибору мови інтерфейсу користувача: D, GB, F, E, I, PT;
- Живлення від двох 9 В (акумуляторних) блоків батарей або блоку живлення;
- USB-інтерфейс для оновлення вбудованого програмного забезпечення.
Комплект поставки
- 1x Випробувальний прилад PROFITEST H+E BASE 32;
- 2x блочні батарейки 9 В;
- 1x блок живлення 12 В;
- 1x Інструкція з експлуатації.
