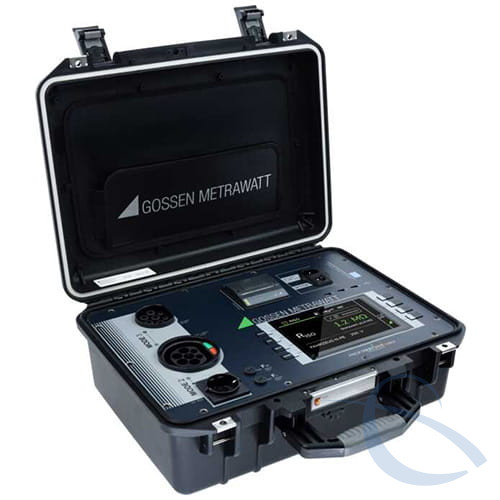

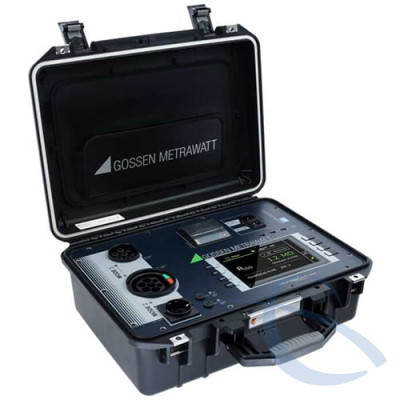

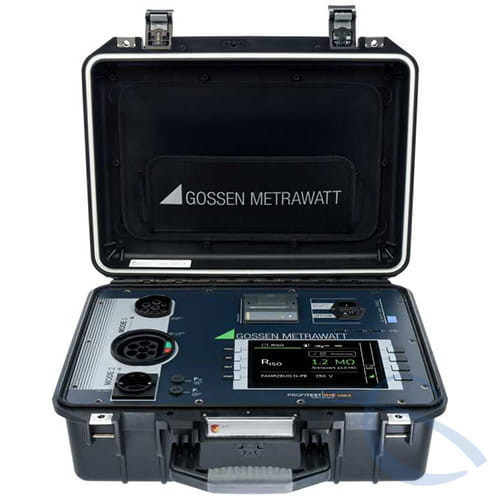

PROFiTEST H+E CABLE використовується для стандартизованого тестування зарядних кабелів для електромобілів у режимі 2 IC-CPD та режимі 3.
Основні характеристики
- Автоматична послідовність випробувань відповідно до специфікацій виробника;
- База даних виробника;
- Індивідуальні випробування кваліфікованими електриками, захищені паролем;
- Підключення клавіатури, зчитувача штрих-кодів та QR-кодів для введення;
- Пряме підключення зарядних кабелів у режимі 2/3;
- Тестування 1-фазних та 3-фазних зарядних кабелів.
Переваги
- Мобільний у використанні – тест можна проводити безпосередньо в будь-якому місці;
- Інтуїтивно зрозуміла процедура керування;
- Більша ефективність завдяки послідовностям тестів відповідно до специфікацій виробника;
- Підключення клавіатури або зчитувача штрих-кодів чи QR-кодів для легкого введення даних;
- Друкування звіту про випробування на місці.
Основні вимірювання
- Тестування безперервності (вимірювання низького опору) захисного провідника RLO;
- Опір ізоляції RISO;
- Змінний струм та час спрацьовування ПЗВ (RCD);
- Тестування часу та струму спрацьовування датчика постійного струму (6 мА), моделювання L/N/PE;
- Стан функціонального тесту B, C, E: послідовність тестів включає візуальний огляд, функціональний тест, електричний тест та реєстрацію і виконується автоматично або за допомогою окремих тестів кваліфікованим спеціалістом.
Технічні характеристики
Електричні випробування зарядних кабелів у режимі 2 (1-/3-фазний) та режимі 3:
- Перевірка цілісності провідників низьким опором;
- Вимірювання ізоляції;
- Випробування ПЗВ змінного струму (час спрацьовування та струм);
- Випробування датчиків 6 мА (RDC-DD, RCMB, CCID...);
- Вимірювання залишкового струму, вимірювання напруги;
- Вимірювання опору PP (струмове навантаження згідно з IEC/EN/VDE);
- Попередньо обрана візуальна перевірка;
- Функціональна перевірка: стани CP (A, B, C, E);
- Універсальний вхід мережевої напруги (110-240 В, 40-65 Гц);
- Різноманітні адаптери для підключення зарядних кабелів;
- Вбудований принтер для друку звітів про випробування, вбудована пам'ять для збереження даних.
Особливості
- Автоматичні тестові послідовності для зарядних кабелів в режимі 2 (1-/3-фазний), зарядні кабелі в режимі 3;
- Дозволяється використання лише спеціалістами, що пройшли електротехнічний інструктаж (EuP), кваліфікованими електриками та кваліфікованими фахівцями для високовольтних систем рівня 2 або вище в комерційному середовищі;
- База даних виробника;
- До комплекту поставки входять універсальні аксесуари.
Комплект поставки
- 1x PROFITEST H+E CABLE;
- 1x Адаптер Schuko-CEE 32 A;
- 1x Адаптер Schuko-CEE 16 A;
- 1x Адаптер Schuko-Cemping CEE 16 A синій;
- 1x Кабель для підключення до мережі;
- 1x Рулон термопаперу для принтера;
- 1x Сертифікат заводського калібрування;
- 1x Короткий посібник DE, GB.
