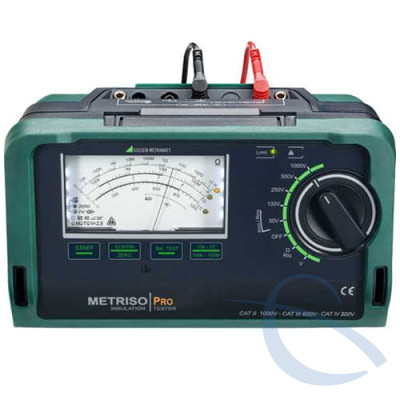

Аналоговий прилад для вимірювання опору ізоляції, низького опору та напруги METRISO PRO

METRISO PRO – компактний та міцний, призначений для експлуатації сервісними службами як в складних польових умовах, так і в лабораторних.

Прилади для вимірювання опору ізоляції серії METRISO дозволяють швидко та ефективно перевіряти захисні заходи відповідно до наступних стандартів:

• DIN VDE 0100 (Німеччина);
• ÖVE-EN 1 (Австрія);
• SEV 1000 (Швейцарія);
• нормативні акти, актуальні для інших країн:
  - Вимірювання ізоляції згідно з EN 61557-2 / VDE 0413 частина 2;
  - Вимірювання низького опору згідно з EN 61557-4 / VDE 0413 частина 4;
  - Випробування та вимірювання напруги до 1000 В.

Прилади для вимірювання ізоляції підходять для наступних завдань:

• Вимірювання опору ізоляції на знеструмлених пристроях та системах до 1000 В;
• Випробування опору заземлювальних провідників, захисних провідників та системи зрівнювання потенціалів;
• Перевірка об'єктів випробувань на відсутність напруги в системах до 1 кВ;
• Випробування електростатичного розряду на підлогових покриттях (з використанням екранованих вимірювальних кабелів) - EN 1081;
• За допомогою так званого 1 мА тесту за стандартом DIN VDE 0845 / EN 61645, інструмент також дозволяє виконувати приоб'єктні випробування напруги спрацьовування елементів захисту від перенапруг (варисторів, стабілітронів і т.д.), виконання вимог категорій B і C / ПЗІП (Тип 2 і 3) і проводити оцінку результатів випробувань відповідно до даних виробника.

Тестовані ємнісні пристрої, такі як кабелі та котушки, що можуть бути заряджені випробувальною напругою, розряджаються вимірювальним приладом. Значення падіння напруги можна спостерігати на дисплеї.

Технічні характеристики

• Аналогове відображення виміряних значень та граничних значень;
• Інтелектуальний фільтр - точні вимірювання надвисоких опорів (пробої, електронна компенсація перешкод з частотою 16 2/3 Гц і 50 Гц; загасання ємнісного впливу силових кабелів і т.д.; придушення впливу електричного поля);
• Сигналізація небезпечної напруги дотику за допомогою світлодіода;
• Індикація перевищення граничних значень за допомогою світлодіода;
• Захист від перенапруги - захищає прилад у разі випадкового підключення до мережі;
• Запобіжник для всіх діапазонів вимірювання опору;
• Електронний запобіжник для захисту вимірювання низького опору RLO також захищає плавку вставку в діапазоні вимірювання низького опору у разі несправності;
• Самодіагностика однієї точки вимірювання з випробувальним опором 10 МОм згідно EN 50110 / VDE 0105-100;
• Захисна клема для компенсації поверхневого струму.

Аналогові вимірювання

• Діапазони вимірювання опору ізоляції R_iso 10 кОм ... 1 ТОм;
• R_iso U = 50, 100, 250, 500 / 1000 В;
• RLO 0,01 ... 10 Ом;
• U 0 ... 500 / 1000 В.

Функції дисплея

• Підсвічування дисплея;
• Світлодіод граничного значення (зелений / червоний). Додатковий звуковий сигнал, граничне значення згідно VDE 0100 R_iso, RLO;
• Світлодіод для небезпечної напруги дотику (у вимкненому стані);
• РК-дисплей для зовнішньої напруги;
• Індикатор рівня заряду батареї.

Спеціальні функції

• Розрядка тестованих ємнісних пристроїв;
• Захисне відключення (UBatt <8 В).

Характеристики

• Категорії вимірювання CAT II 1000V, CAT III 600V;
• Категорія вимірювання CAT III 600V, CAT IV 300V;
• Вбудований випробувальний резистор 10 МОм;
• Сертифікат калібрування DAkkS в комплекті поставки.

Комплект поставки

• 1х Вимірювач опору ізоляції;
• 1х Сертифікат калібрування DAkkS;
• 1х Комплект батарей;
• 1х Ремінець для перенесення;
• 1х Затискач типу «крокодил»;
• 1х Комплект кабелів KS17-4;
• 1х Стиснута інструкція з експлуатації;
• 1х Додаткова інформація з безпеки.
