Системи моніторингу якості електричної енергії SMART GRID: метрологічний компас
Для багатьох операторів розподільчих мереж відповідна інформація на рівні мережі 7 (низька напруга) або взагалі недоступна, або її недостатньо. Без належного рішення розумної електромережі це було б еквівалентно «польоту наосліп».
Технологія вимірів «знизу вгору» дає можливість стабілізувати мережі (наприклад, через аналіз споживання, переключення навантаження мережі тощо). Тут важлива не тільки масштабованість, але й абсолютна життєздатність у майбутньому (наприклад, через гнучке підключення, адаптацію функцій тощо).
ТОВ "Електровимір" пропонує сертифіковане вимірювання якості електроенергії та аналіз потужності до 32 каналів у розподільчій частині. Обробка сигналу реалізовується за допомогою вимірювального пристрою - багатофункціонального аналізатора якості електроенергії серії LINAX® PQ5000CL, в якому обробляються відповідні поточні виміряні значення струмових модулів Current Link.
Завдяки технології Current Link окремі струмові модулі та їх датчики Роговського об’єднані в мережу масштабованим способом за допомогою сигнального контуру коаксіальними кабелями. Це спрощуєу витрати на пусконаладку та забезпечує правильне встановлення датчиків. Крім того, ця система визначення якості електроенергії та потоків навантаження є надзвичайно економічною та метрологічно сертифікованою. Таким чином, масштабований вимірювальний прилад фактично поєднує в собі перетворювачі згідно з IEC 60688, вимірювання та моніторинг потужності згідно з IEC 61557-12, а також прилади якості електроенергії згідно з IEC 62586-1.
LINAX® PQ5000CL - це:
- метрологічно сертифікований PQ аналізатор класу А згідно з IEC61000-4-30;
- масштабована система для областей сертифікованої якості електроенергії, а також для управління навантаженням і ефективністю до 10 фідерів;
- додаткове базове вимірювання струму (наприклад, безпосередньо після трансформатора) з високою точністю завдяки датчикам трансформатора струму;
- встановлення на фідер 3-и або 4-канальних модулей Current Link (максимум 32 струми);
- один вимірювальний процес, синхронізований за часом для кількох фідерів, на відміну від традиційного процесу вимірювання(1 прилад на 1 фідер);
- пряме звітування про відповідність і відображення подій через веб-браузер (згідно з ДСТУ EN50160);
- синхронний за часом запис несправностей подій напруги зі струмами окремих каналів (IEC61000-4-30 ред. 3);
- синхронне за часом управління навантаженням для U / I / P / Q / cosφ;
- вимірювання струму на канал поточного зв'язку до 1000 А та надструмів (стрибків) до 20000 А;
- мережевий тарифний лічильник P & Q (споживання та генерації);
- модернізація до контрольного завдання в розумній мережі - smart grid (наприклад, використання мережі PQ);
- управління системою за допомогою зручного інструменту для кількох пристроїв для легкого введення в експлуатацію та ефективного обслуговування;
- великі розподільчі системи (фідери), постійно контрольовані лише однією метрологічно сертифікованою вимірювальною системою;
- компакність завдяки одному вимірювальному пристрою;
- відсутність необхідності зупинки підприємства для встановлення вимірювальної системи завдяки роз'ємним датчикам Роговського;
- дуже висока міцність завдяки перевіреному коаксіальному принципу;
- синхронні за часом значення струму та напруги (IEC61000-4-30);
- різні комунікаційні інтерфейси (Modbus TCP/IP, Modbus RTU, REST API, IEC61850, хмара з MQTT, веб-браузер), які забезпечують високу гнучкість підключення до паралельних систем і систем вищого рівня;
- швидке введення в експлуатацію з надійною технологією вимірювання.
 |

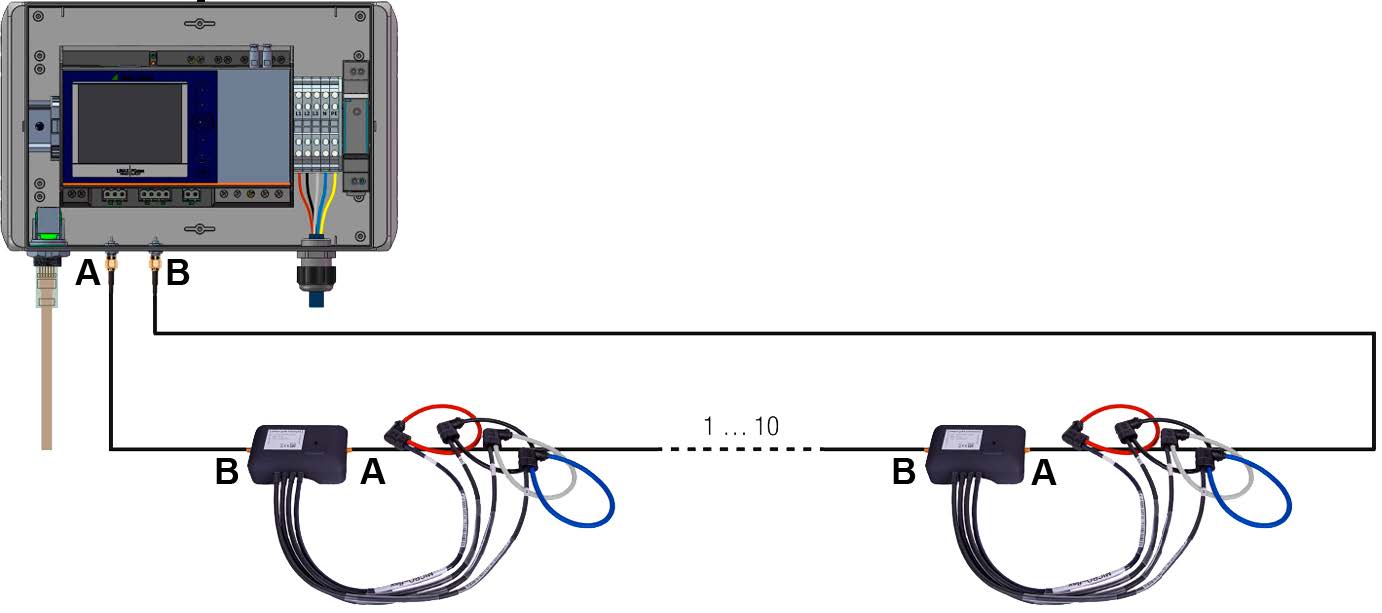

| Рисунок 1: LINAX® PQ5000CL-3 в польовому корпусі з підключеними струмовими модулями 3PN |
Технічні характеристики
 |
 |
|

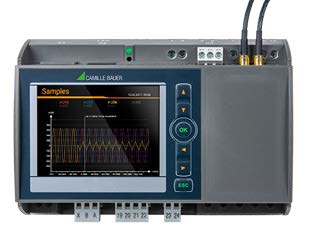

| Якість електроенергії | PQ5000CL - на DIN рейку | PQ5000CL - польовий корпус |
|---|---|---|
| Входи напруги | 4 | 4 |
| Струмові входи базового приладу | 4 (опція) | |
| Струмові входи струмових модулів | до 32 | до 32 |
| Клас згідно з IEC 61000-4-30 | А | А |
| Тип пристрою згідно з IEC 62586-1 | PQI-A FI1 | PQI-A FI1 |
| Моніторинг якості | ||
| Частота мережі | ||
| Зміна напруги / струму | ||
| Дисбаланс напруги / струму | ||
| THDS напруги | ||
| Гармонічні складові напруги /струму | ||
| Флікер Pst / Plt | ||
| Сигнальні напруги | ||
| Амплітуди інтергармонік напруги | ||
| Запис подій | ||
| Провали напруги | ||
| Падіння струму | ||
| Перенапруги | ||
| Швидкі зміни напруги (RVC) | ||
| Небаланс напруги | ||
| Перевищення струму | ||
| Частотні аномалії | ||
| Послідовності управління пульсаціями | ||
| Похибка вимірювання | ||
| Напруга | ±0,1% | ±0,1% |
| Струм (базовий пристрій) | ±0,1% | - |
| Потужність (базовий пристрій) | ±0,5% | - |
| Активна енергія (базовий пристрій) | клас 0.5S (IEC 62053-22) | - |
| Модуль струму 3P/3PN | ±0,5% | ±0,5% |
| Модуль потужності 3P/3PN | ±2.0% | ±2.0% |
| Модуль активної енергії 3P/3PN | клас 3 | клас 3 |
| Інтерфейси зв'язку | ||
| Ethernet: Modbus/TCP, Webserver, NTP | стандарт | стандарт |
| IEC 61850 | опція | опція |
| MQTT (за спеціальним запитом) | опція | опція |
| Живлення | ||
| Споживання енергії | 100...230V AC 50/60Hz / DC ±15% окреме джерело живлення 24 VDC для кожного модуля ≤ 27VA, ≤ 12W |
100…230V AC 50/60Hz /(internal) - ≤ 60VA |
| Кольоровий дисплей (опціонально) | TFT 3,5” (320x240px) | TFT 3,5” (320x240px) |
| Розміри | 160 x 110 x 70 мм | 271 x 170 x 90 мм |
| Спосіб монтажу | на DIN рейку | настінне кріплення |
