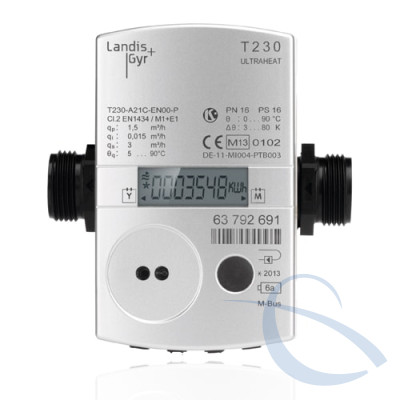

Квартирний ультразвуковий лічильник теплової енергії ULTRAHEAT T230 за рахунок своєї компактної конструкції ідеальний для застосування при квартирному обліку тепла. Лічильники випускаються для обліку споживання тепла або холоду в водяних системах опалення або охолодження. T230 не може використовуватися у водяних системах з домішками гліколю. Спектр застосування: вузли обліку тепла для квартир, котеджів, магазинів, офісних приміщень.
Лічильник тепла складається з обчислювача, ультразвукового перетворювача витрати, виконаного з сучасного високоякісного штучного композитного матеріалу і підібраної пари перетворювачів температури. Ці компоненти жорстко пов'язані між собою дротами.
Тепловий лічильник серійно оснащений оптичним інтерфейсом і по додатковому замовленню інтерфейсом MBus для підключення різних пристроїв зчитування або параметрування (програмний додаток UltraAssist), імпульсним інтерфейсом або радіо-MBus інтерфейсом для зчитування даних з лічильників на частоті 868 МГц.
Технічні характеристики
- Температура вимірюваного середовища: +5 ... + 95 °C (максимальна температура 105 °C протягом 2000 годин);
- Місце установки: подавальна або зворотня труба;
- Положення при установці: довільне;
- Зони заспокоєння: не потрібні;
- Номінальний тиск: PN16;
- Живлення витратоміра: від вбудованої літієвої батареї (термін служби батареї 6 або 11 років).
| З'єднання | Найменування | Чут-ть, л/год | Витрата м3/год | Монтажна довжина | Ціна за одиницю, EUR з ПДВ | ||
|---|---|---|---|---|---|---|---|
| Q min | Q n | Q max | Роздріб | ||||
| Лічильник тепла універсальний з нарізним приєднанням на подаючий і зворотній трубопровід, тиск PN16 | |||||||
| 3/4" | T230-B05C-UA00-P без інтерфейсу | 2,4 | 0,006 | 0,6 | 1,2 | 110 | 125 |
| 3/4" | T230-B05C-UA00-P з інтерфейсом провідний M-Bus | 2,4 | 0,006 | 0,6 | 1,2 | 110 | 135 |
| 3/4" | T230-B05C-UA00-P з інтерфейсом радіо M-Bus | 2,4 | 0,006 | 0,6 | 1,2 | 110 | 155 |
| 3/4" | T230-B21C-UA00-P без інтерфейсу | 6 | 0,015 | 1,5 | 3 | 110 | 125 |
| 3/4" | T230-B21C-UA00-P з інтерфейсом провідний M-Bus | 6 | 0,015 | 1,5 | 3 | 110 | 135 |
| 3/4" | T230-B21C-UA00-P з інтерфейсом радіо M-Bus | 6 | 0,015 | 1,5 | 3 | 110 | 155 |
| 1" | T230-B26C-UA00-P без інтерфейсу | 6 | 0,015 | 1,5 | 3 | 130 | 140 |
| 1" | T230-B26C-UA00-P з інтерфейсом провідний M-Bus | 6 | 0,015 | 1,5 | 3 | 130 | 150 |
| 1" | T230-B26C-UA00-P з інтерфейсом радіо M-Bus | 6 | 0,015 | 1,5 | 3 | 130 | 170 |
| 1" | T230-B36C-UA00-P без інтерфейсу | 10 | 0,025 | 2,5 | 5 | 130 | 140 |
| 1" | T230-B36C-UA00-P з інтерфейсом провідний M-Bus | 10 | 0,025 | 2,5 | 5 | 130 | 150 |
| 1" | T230-B36C-UA00-P з інтерфейсом радіо M-Bus | 10 | 0,025 | 2,5 | 5 | 130 | 170 |
Додаткова комплектація
| Найменування | Вартість, EUR з ПДВ |
|---|---|
| Перехідник під термодатчик | 2 |
| Кран кульовий під термодатчик на 1/2" | 8 |
| Кран кульовий під термодатчик на 3/4" | 11 |
| Кран кульовий під термодатчик на 1" | 15 |
| Комплект штуцерів на 1/2" | 2 |
| Комплект штуцерів на 3/4" | 3 |
| Комплект для кріплення T230 на стіну | 1 |
| Пара термодатчиків Pt500 з довжиною кабелю 5м | 9 |
| EVM-USB пристрій для опитування теплолічильників по каналу радіо M-Bus (поставляється в комплекті з ПЗ) | 400 |
| Модуль дротового зв'язку M-Bus, який може бути встановлений в лічильник по ходу експлуатації | 10 |
| Радіомодуль | 30 |
Паспорт теплового лічильника Ultraheat T230
