Єдиний тестер PV-ниток до 1500 В, 40 А
Новий тестер Solar Utility Pro компанії Seaward піднімає процес тестування PV-пристроїв на наступний рівень. На впровадження в галузі більш ефективних модулів і інверторів напругою 1500 В, компанія Seaward відповіла простим і надійним тестером напругою 1500 В.
Виняткова здатність тестера Solar Utility Pro вимірювати струм 40 А дозволяє йому тестувати паралельно підключені PV-нитки аж до 1500 В / 40 А, усуваючи трудомістке завдання поділу ниток, щоб підтримувати їх в нижніх межах інших приладів.
Одним натисканням кнопки Test можна отримати значення напруги розімкнутого ланцюга і струму короткого замикання, а також, в поєднанні з вимірювачем випромінювання Seaward Solar Survey 200R, реєструвати результати вимірювання сонячного випромінювання, температури модуля і навколишнього середовища. Велика внутрішня пам'ять дозволяє записувати до 999 повних наборів даних, які можна вивантажувати в комп'ютер для аналізу у вигляді CSV-файлів.
Щоб спростити процедуру тестування на місці, тестер Solar Utility Pro поставляється з 1,5-метровими перехідними проводами, які дозволяють підключати до стандартних проводів MC4 затискачі типу «крокодил», що особливо корисно в сполучних і розподільних коробках.
Ці функції плюс міцний корпус дають в результаті найефективніший, портативний і високоякісний тестер.
Особливості
- Номінальні значення 1500 В / 40 A;
- Великий дисплей, розрахований на зчитування показань навіть при яскравому сонячному світлі;
- Провід прямого підключення MC4 з можливістю подовження за допомогою набору перехідних проводів для виконання безпечних з'єднань в сполучних коробках;
- Просте тестування однією кнопкою;
- Міцний корпус, призначений для безперервної роботи на робочому майданчику;
- Збереження до 999 повних наборів даних;
- Експорт даних в комп'ютер в форматі CSV для аналізу даних;
- Використовується в поєднанні з тестером Solar Survey 200R для вимірювання інтенсивності випромінювання і температури під час тестування (тестування однією людиною).

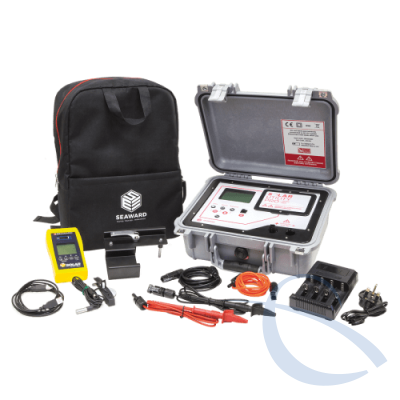

Комплект поставки
- Тестер Solar Utility Pro;
- Набір проводів MC4 довжиною 1,2 м (червоний і чорний) з пробниками і зажимами типу «крокодил»;
- Набір подовжувальних проводів MC4 довжиною 2 м (червоний і чорний);
- Вимірювач сонячного випромінювання SS200R;
- Вимірювач сонячного випромінювання кліщового типу SS200R;
- Сумка;
- 3 ізольованих літій-іонних акумулятора 18650;
- Зарядний пристрій.
Технічні характеристики
Вимірювання напруги розімкнутого ланцюга (клеми PV-пристрою) | |
---|---|
Діапазон відображення | 0,0 В … 1500 В DC |
Діапазон вимірювання | 5,0 В … 1500 В DC |
Похибка | ±(0,5% + 2 о.м.р.) |
Розділення | макс. 0,1 В DC |
Вимірювання струму короткого замикання | |
Діапазон відображення | 0,00 А … 40,00 А DC |
Діапазон вимірювання | 0,50 А … 40,00 А DC |
Максимальна потужність | 45 кВт |
Розділення | 0,01 A DC |
Похибка | ±(1% + 2 о.м.р.) |
Загальні характеристики | |
Розміри (Д x Ш x В) | 340 x 300 x 152 мм (в закритому вигляді) |
Вага | 4,7 кг |
Джерело живлення | 3 літій-іонних акумулятора 3,7 В / 3000 мА*год |
Обмін даними | Передача даних через USB |
Дисплей | Звичайний РКІ з підсвічуванням |
Вбудована пам'ять | До 999 наборів даних |
Умови зберігання | -25 °C...+65 °C |
Робочі умови | 0°C...40 °C |
Ступінь захисту | IP40 — відчинений, IP64 — зачинений |
Інтерфейси | |
Вивантаження даних в комп'ютер через USB за допомогою утиліти реєстратора даних | Формат CSV |
Функція бездротового зв'язку з вимірювачем Survey 200R «Solarlink» | Частота 433 МГц, радіус дії 30 м Частота 915 МГц, радіус дії 30 м (США) |
