Основні функції
- 1-3-фазне вимірювання AC струму (в т.ч., високого значення), онлайн моніторинг і запис виміряних значень, пошук несправностей, обслуговування ліній;
- Розмір затискача: 35 мм × 40 мм;
- Діапазон вимірювання струму: 0 мA ～ 500 A;
- Функція зберігання: 200 000 груп даних;
- Швидкість завантаження: 60 кБ/хв;
- Час запису: 7 днів;
- Інтерфейс зв'язку: USB.
Опис приладу

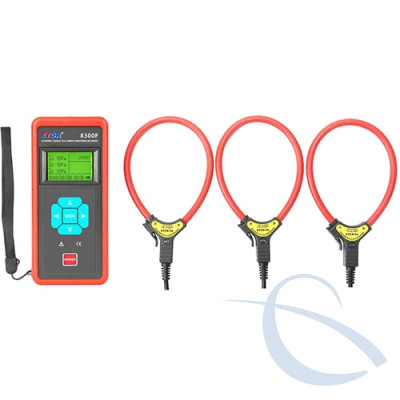

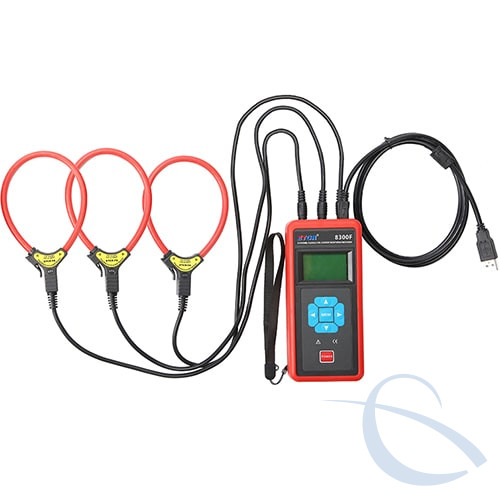

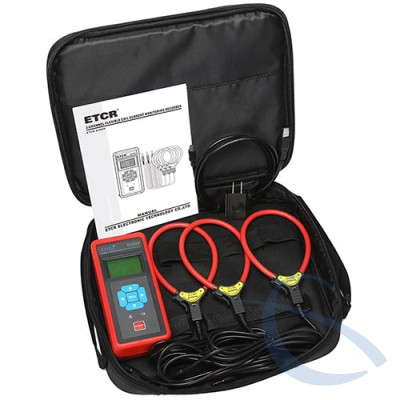

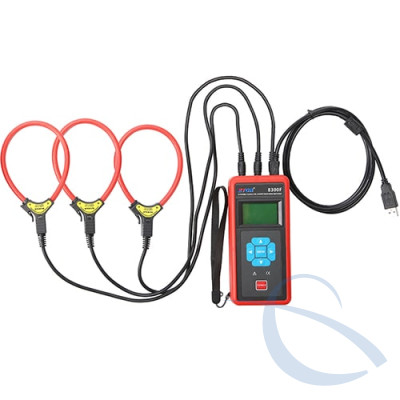

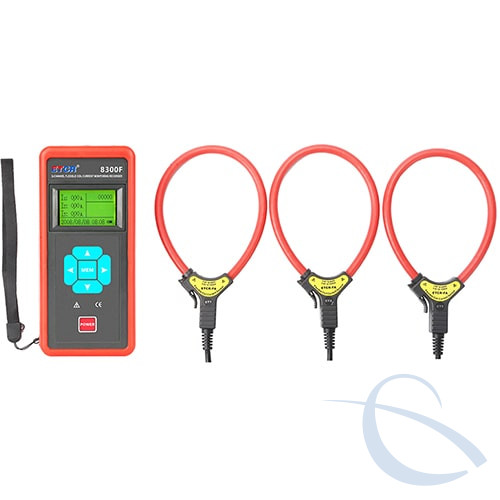

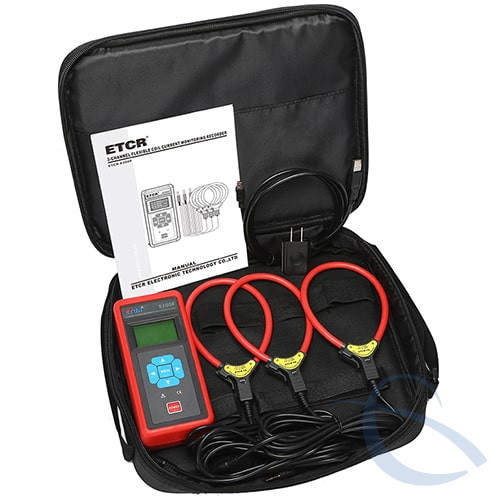

Трифазний гнучкий реєстратор струму ETCR8300F, також відомий як струмовий онлайн-реєстратор або багатоканальний струмовий реєстратор, використовується для локального онлайн-моніторингу та одночасного запису від 1 до 3 значень змінного струму, пошуку несправностей і обслуговування ліній. Він складається з приладу, гнучких струмових кліщів, зарядного пристрою, програмного забезпечення для завантаження даних, вимірювальних дротів. Він широко використовується в електроенергетиці, лініях зв’язку, метеорології, на залізниці, нафтопромислах, будівництві, метрології, в науково-дослідних і навчальних підрозділах, на промислових і гірничодобувних підприємствах та в інших галузях. Він особливо підходить для вимірювання струму в промислових середовищах із сильним спотворенням сигналу, наприклад, у місцях зі щільною проводкою, на великих дротах специфічної форми, у релейному захисті, у випрямлячах SCR, при регулюванні швидкості перетворення частоти, в напівпровідникових перемикачах, в силовому електронному перетворювальному обладнанні, при дуговому зварюванні тощо.
Прилад ETCR8300F має РК-дисплей з синім підсвічуванням, і всі 3 фази відображаються на дисплеї одночасно для більш легкого сприйняття. Існує два варіанти інтерфейсу - китайською та англійською мовами. Для живлення приладу використовується літієва акумуляторна батарея великої ємності, час роботи батареї може записувати дані вимірювань до 7 днів. Присутні функції системного годинника та великий простір для зберігання виміряних даних, можливість встановлення часу вимірювань та запису на місці, можливість зберігання 200 000 наборів даних, має функцію автоматичного налаштування інтервалу зберігання, а період запису встановлюється від 1 секунди до 99 хвилин. Оснащений USB-інтерфейсом зв’язку, має програмне забезпечення для завантаження даних на ПК з подальшими функціями читання, перегляду, збереження та звітування виміряних даних.
Переваги
- Прилад не має жодних відкритих металевих провідників, забезпечує повністю безконтактні вимірювання, безпеку та надійність. Він невеликий за розмірами, легкий, має м’які та гнучкі затискачі, придатні для експлуатації у вузьких місцях, місцях зі щільною проводкою, а також для вимірювання струму провідників великих розмірів або неправильної форми. Користувачі можуть налаштувати довжину котушки відповідно до своїх потреб;
- Прилад може працювати як з одними, так і з трьома струмовими кліщами, користувачі можуть вибрати тип вимірювань відповідно до своїх потреб;
- Можливе встановлення інтервалу запису;
- Літієва акумуляторна батарея безперервно працює близько 7 днів в енергозберігаючому режимі, а при втраті живлення чи заміні батареї виміряні дані збережуться.
Розмір гнучких струмових кліщів
| Внутрішній діаметр гнучкого струмового затискача, мм | Довжина котушки, мм | Вага котушки, г | Діаметр котушки, мм |
|---|---|---|---|
| 50 | 160 | 93 | 7,5 |
| 100 | 320 | 103 | 7,5 |
| 150 | 480 | 113 | 7,5 |
| 200 | 640 | 123 | 7,5 |
| 300 | 950 | 143 | 7,5 |
| 500 | 1580 | 183 | 7,5 |
| 1000 | 3150 | 303 | 7,5 |
| 1500 | 4720 | 403 | 7,5 |
Технічні характеристики
| Джерело живлення | Перезаряджувана літієва батарея 3,7 В (приблизно 4,2 В при повному заряді) |
| Відображення | LCD: 128 точок × 64 точки |
| Розмір LCD дисплею | 44 мм × 27 мм |
| Кількість гнучких струмових кліщів | 1～3个（опційно) |
| Метод випробування | Гнучкий ТТ: вихідний сигнал є диференціалом сили струму в залежності від часу. Інтегруючи сигнал вихідної напруги, можна отримати значення вхідної сили струму |
| Діапазон струму | AC 0.00 A ～ 20.00 кA |
| Роздільна здатність | AC 10 мA |
| Похибка | ±2% ±5 о.м.р. (дріт знаходиться в центрі гнучкої котушки, при температурі 23℃ ±2℃) |
| Частота | 50 Гц ～ 60 Гц |
| Розмір приладу | 78 мм × 165 мм × 42 мм |
| Вага | Близько 293 г (включаючи акумулятор) |
| Внутрішній діаметр котушки | Налаштовується відповідно до вимог замовника |
| Діаметр дроту котушки | 7,5 мм |
| Позиція вимірюваного проводу | Провід, що тестується, має бути розміщений в центрі гнучкої котушки, інакше похибка при тестуванні подвоїться або навіть потроїться |
| Частота дискретизації | 2 р/с |
| Пам'ять | 200 000 груп (дані не втрачаються при вимкненні або заміні батареї); 1 набір даних – це дані струмових кліщів, записані одночасно |
| Цикл запису | Інтервал запису встановлюється від 1 секунди до 99 хвилин, 0 секунд не зберігається |
| Час запису | З інтервалом в 1 секунду безперервний запис можливий протягом 48 годин |
| З 10-секундним інтервалом безперервний запис можливий протягом 120 годин | |
| З інтервалом в 1 хвилину безперервний запис можливий протягом 168 годин | |
| Швидкість завантаження | 60 кБ/хв |
| Відображення перевантаження | Функція перевищення діапазону: відображення символу «OL» |
| Напруга батареї | Використовуйте перезаряджувану літієву батарею 3,7 В з трикомпонентним відображенням живлення. Якщо потужність нульова, напруга акумулятора низька |
| Інтерфейс зв'язку | USB |
| Номінальний струм | 6 мА в режимі енергозбереження, максимум 35 мА |
| Лінійна напруга | Вимірювання до AC 600 В |
| Міцність ізоляції | AC 2 кВ/rms (між гвинтом і корпусом) |
| Відповідність стандартам безпеки | IEC1010-1, IEC1010-2-032, рівень забруднення 2, CAT VI (1000V) IEC61326 (EMC стандарт) |
| Робочі температура та вологість | -10 ℃ ~ +40 ℃; відн. вол. нижче 80% |
| Температура та вологість зберігання | -10℃～+60℃; відн. вол. нижче 70% |
